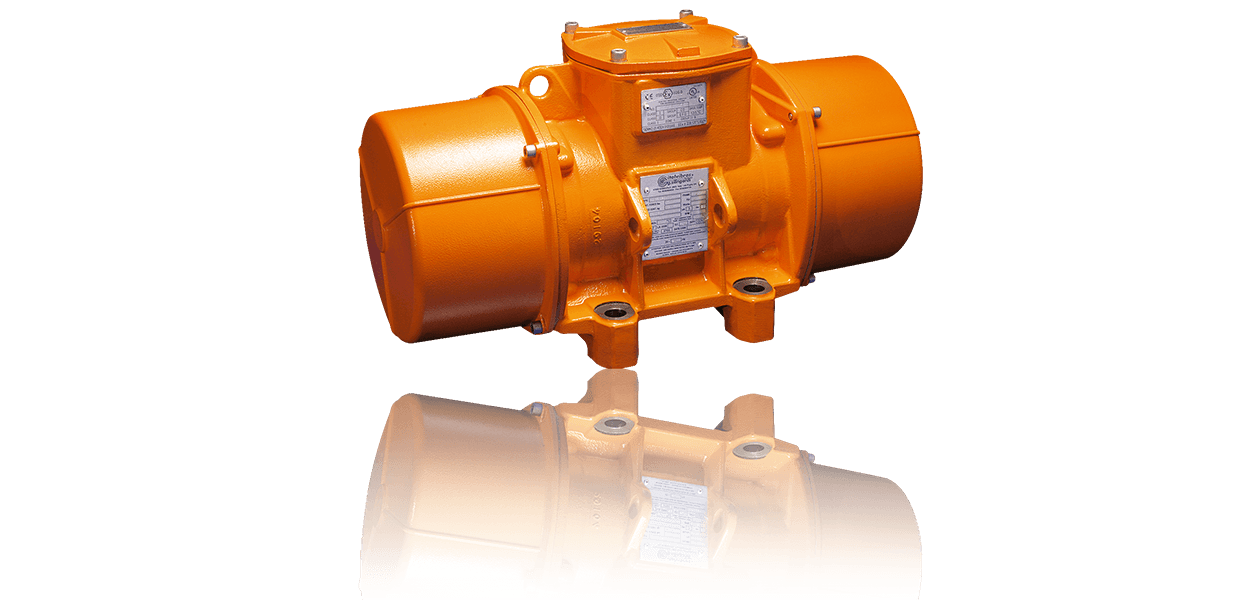

La série CDX regroupe les motovibrateurs électriques Italvibras à enveloppe antidéflagrante, conçus pour travailler à l'intérieur même d'une atmosphère potentiellement explosible. 40 références, de 0,33 à 220 kN, en 2, 4, 6 et 8 pôles.
Deux variantes se partagent la gamme : le CDX-G pour les atmosphères gazeuses, le CDX-G/D pour les gaz et les poussières combustibles. Le suffixe fait partie de la référence.
1~ aussi disponible en monophasé · G type G, atmosphères gazeuses seules
| CDX…-G | CDX…-G/D | |
|---|---|---|
| Atmosphères couvertes | Gaz uniquement | Gaz et poussières combustibles |
| Marquage | II 2 G Ex db IIB 160 °C Gb | II 2 G Ex db IIB 120 °C Gb II 2 D Ex tb IIIC T120 °C Db |
| Zones autorisées | 1 et 2 | 1, 2, 21 et 22 |
| Température ambiante | −20 à +60 °C | −20 à +40 °C |
| Protection thermique | Aucune | 130 °C de série |
| Références concernées | 2 (taille 110) | 38 |
Elle commande le poids, l'encombrement et l'entrée de câble. Jusqu'à la taille 30, la carcasse est en alliage d'aluminium et l'entrée est en NPT 1/2". À partir de la taille 35, elle passe en fonte à graphite sphéroïdal, avec une entrée NPT 3/4". La taille 35 est la seule à appliquer le système FOR-LIFE : elle n'a pas de canaux de graissage et ne se relubrifie pas.
Quelle que soit la référence, les CDX sont livrés sans presse-étoupe : il revient à l'installateur d'en monter un, certifié pour enveloppe antidéflagrante.
La polarité ne change pas seulement la vitesse de rotation. Elle change la nature même de la vibration transmise à votre machine, et c'est ce qui décide du résultat.
Deux relations gouvernent tout. D'abord, la force centrifuge croît avec le carré de la vitesse : à masses excentriques identiques, un moteur deux fois plus lent produit quatre fois moins de force. Pour obtenir la même force à basse vitesse, il faut donc un moment statique bien plus élevé — d'où des machines nettement plus lourdes en 6 et 8 pôles. Ensuite, l'amplitude du mouvement dépend du rapport entre ce moment statique et la masse totale mise en vibration, pas de la vitesse.
Conséquence pratique : à force égale, un moteur lent délivre peu de chocs mais de grande amplitude, un moteur rapide délivre beaucoup de chocs de faible amplitude. L'amplitude déplace la matière ; la fréquence la décolle et la fluidifie. Toute la question est de savoir lequel des deux votre application demande.
À 3.000 tr/min, le CDX délivre cinquante impulsions par seconde. Chacune est courte et de faible amplitude : elle rompt l'adhérence entre les grains et entre le produit et la paroi, sans vraiment déplacer la masse. C'est l'outil du décollement, pas du transport.
Sur CDX : 9 références de 2,96 à 46,2 kN, tailles 10 à 80. Les trois plus petites existent aussi en monophasé.
1.500 tr/min est le régime qui couvre la majorité des installations. L'amplitude devient suffisante pour mettre la matière en mouvement, tout en gardant assez de fréquence pour la décoller. C'est aussi la polarité la mieux fournie de la gamme, donc celle où l'on trouve le plus facilement la force exacte recherchée.
Sur CDX : 11 références de 2,09 à 49,1 kN, tailles 10 à 80. Les quatre plus petites existent aussi en monophasé.
À 1.000 tr/min, le mouvement devient nettement plus ample. Chaque impulsion déplace franchement la matière, ce qui permet de rompre des voûtes qu'une vibration rapide se contenterait de tasser. Le revers est mécanique : à force égale, ces machines sont sensiblement plus lourdes et plus encombrantes.
Sur CDX : 11 références de 0,33 à 220 kN, tailles 10 à 110. C'est la polarité qui couvre l'amplitude de force la plus large de la gamme.
750 tr/min donne la vibration la plus ample de la gamme pour une force donnée. Le produit est soulevé et reposé peu souvent, mais franchement. C'est ce qui permet de le faire avancer régulièrement sans le brasser, et de le manipuler sans l'abîmer.
Sur CDX : 9 références de 1,02 à 177 kN, tailles 20 à 110.
Un rappel qui évite bien des déconvenues : on ne fait jamais vibrer une trémie fermée. Sans possibilité d'expansion, la matière se compacte au lieu de s'écouler, et la vibration produit l'effet inverse de celui recherché.
Marquage ATEX, mode de protection « db », fixation, raccordement, protection thermique, lubrification et limites d'entretien : tout est détaillé dans notre guide complet.
Lire le guide du motovibrateur antidéflagrantDemander un devisDonnées d'après le catalogue général Italvibras 2019. Audimat Automation, distributeur officiel Italvibras pour le Benelux.
