GOOD VIBRATION
Les séries MVT et MVTX sont conçues pour un usage précis : entraîner un crible. Ce sont les machines les plus puissantes du catalogue à fixation à pattes, jusqu'à 77,8 kN, avec une carcasse construite en trois parties et une fixation typiquement horizontale.
Toute la famille tourne en 4 pôles à 1'500 tr/min. Le choix ne porte donc pas sur la vitesse, mais sur la force et sur la nécessité ou non d'une certification ATEX.
À référence équivalente, les deux versions délivrent exactement la même force, sur la même taille de carcasse et pour le même poids. La différence est entièrement dans l'enveloppe et dans la certification, pas dans les performances.
| MVT | MVTX | |
|---|---|---|
| Usage | Criblage industriel hors zone classée | Criblage en atmosphère potentiellement explosible |
| Certification | Aucune | ATEX II 2 G Ex d IIB 105 °C Gb II 2 D Ex tb IIIC T105 °C Db IECEx, cULus, EAC |
| Zones autorisées | — | 1, 2, 21 et 22 |
| Boîte à bornes | Grandes connexions fixes | Couvercle surépaissi, étanchéité par joint antiflamme |
| Protection thermique | Sur demande | Bimétallique 130 °C de série |
| Performances mécaniques | 33,8 à 77,8 kN | Identiques — 33,8 à 77,8 kN |
| Références | 4 | 4 |

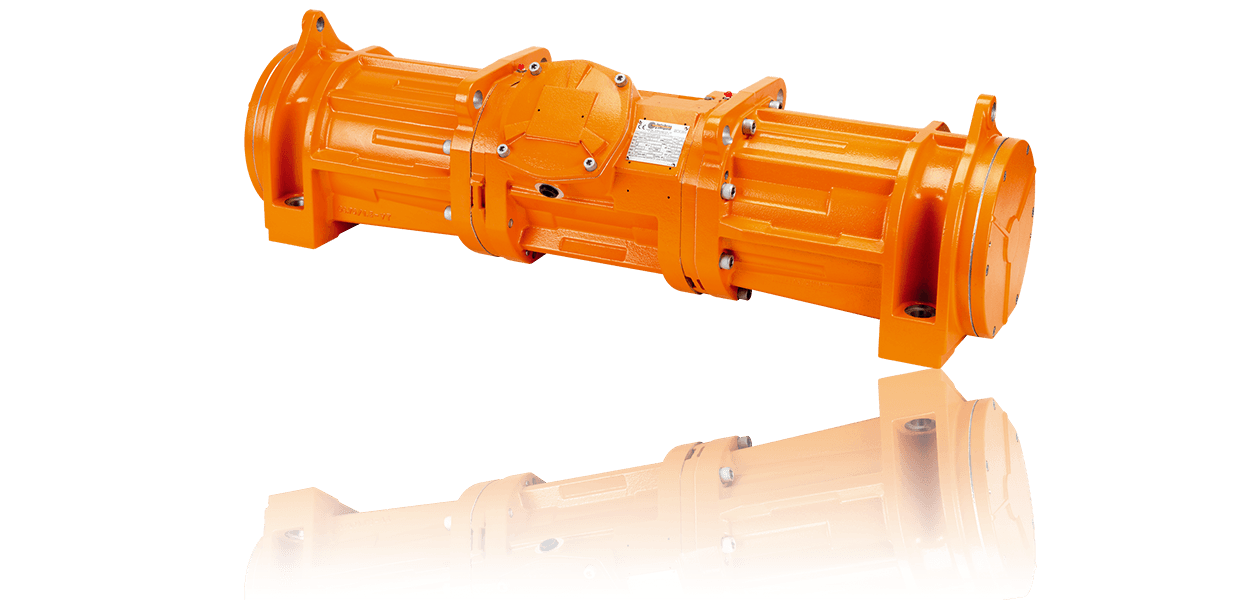

La MVTX se caractérise par une épaisseur accrue et des joints destinés à empêcher qu'une explosion née à l'intérieur de la machine ne se transmette au milieu environnant. Les certificats sont DEMKO 12 ATEX 1103487X et IECEx UL 11.0043X, complétés par l'homologation cULus E129825 (Class I Groups CD, Class II Groups EFG, classe T4 à 135 °C) et la certification EAC.
Un crible ne se dimensionne pas comme une trémie. Sur une trémie, on cherche à décoller la matière d'une paroi. Sur un crible, on entretient un mouvement permanent d'un caisson entier, avec une amplitude qui conditionne directement le rendement de séparation : trop faible, le produit ne se stratifie pas et les mailles se colmatent ; trop forte, le produit rebondit au lieu de progresser et les grains passent au-dessus des mailles sans les rencontrer.
C'est le seul critère qui ne se rattrape pas après coup. Si le crible est installé dans une zone classée gaz ou poussières, la MVTX s'impose, et le choix se fait ensuite à l'intérieur des quatre références certifiées. Hors zone classée, la MVT donne les mêmes performances sans le surcoût de la certification.
La force centrifuge décrit ce que la machine pousse ; c'est le moment statique qui décide de l'amplitude obtenue sur un caisson donné. Le catalogue Italvibras définit le moment de travail comme le double du moment statique. Sur cette famille, il s'échelonne de 1'369 à 3'147 kgmm — un rapport de plus de deux entre la plus petite et la plus grosse référence, à vitesse identique.
Concrètement, deux cribles de même masse équipés du 15/3500 et du 15/7900 ne se comporteront pas seulement 'plus ou moins fort' : ils travailleront à des amplitudes différentes, donc avec des coupures granulométriques différentes. Le dimensionnement se fait à partir de la masse totale mise en vibration et de l'amplitude visée — c'est le point sur lequel nous vous accompagnons.
Les masses excentriques se règlent en continu, en pourcentage du maximum, à l'outillage manuel. C'est précisément ce qui permet d'affiner le comportement du crible une fois l'installation en service, quand le produit réel se révèle différent de celui du cahier des charges. Choisir une référence légèrement au-dessus du besoin calculé et redescendre au réglage est toujours plus confortable que de se retrouver bloqué à 100 %.
Ces machines pèsent de 169 à 285 kg et mesurent de 1,13 à 1,48 m de long. Le flasque palier est conçu pour transmettre la charge uniformément à la carcasse, mais c'est bien la structure du crible qui reprend l'effort. La fixation est typiquement horizontale, et l'encombrement doit être vérifié avant le choix de la taille : passer du 15/5000 au 15/7900 ajoute près de 35 cm de largeur hors-tout.
À noter : le catalogue Italvibras ne publie pas les données électriques du MVT 15/7900-S08 — puissance, courant et rapport de démarrage n'y figurent pas. Nous les obtenons auprès d'Italvibras à la demande ; nous préférons ne rien afficher plutôt qu'une valeur approchée.
Donnez-nous la masse du caisson, l'amplitude visée et le classement de zone : nous vous orientons vers la référence adaptée et vous transmettons les données que le catalogue ne publie pas.
Demander un devisDonnées d'après le catalogue général Italvibras 2019, pages 62 à 65. Audimat Automation, distributeur officiel Italvibras pour le Benelux.
