Fourni et livré par Audimat, distributeur officiel Italvibras pour le Benelux : Motovibrateur électrique triphasé 6 pôles à fixation à pattes, à enveloppe antidéflagrante, certifié pour les atmosphères gazeuses et poussiéreuses.
CERTIFIÉ ATEX — ENVELOPPE ANTIDÉFLAGRANTE — ZONES 1/2 & 21/22
AUDIMATDisponibilité

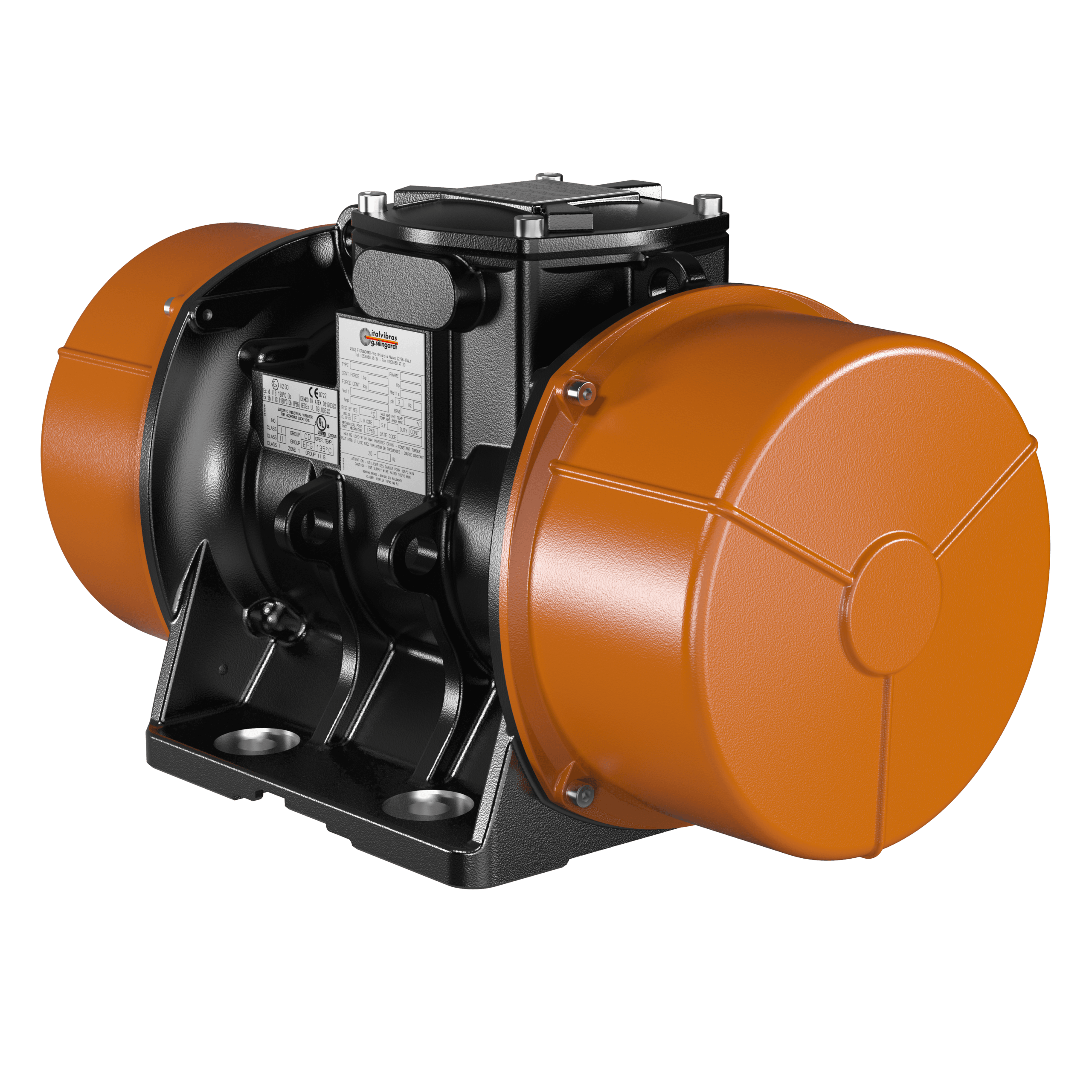

Avec 0,93 kN à 1’000 tr/min, le CDX 10/100-G/D occupe la taille 10 de la gamme CDX. Sa carcasse en alliage d’aluminium haute résistance et ses joints antiflamme lui permettent de travailler à l’intérieur même d’une atmosphère potentiellement explosible.
Comme toutes les tailles à partir de 40, il se relubrifie par deux canaux de graissage fermés par des bouchons vissés. Audimat est distributeur officiel Italvibras pour le Benelux.
| Force centrifuge (100 %, 50 Hz) | 0,93 kN |
| Force centrifuge (100 %, 60 Hz) | 1,33 kN |
| Vitesse de rotation (50 Hz) | 1’000 tr/min |
| Moment statique (50 Hz) | 84,2 kgmm |
| Puissance nominale (50 Hz) | 50 W |
| Puissance absorbée max (50 Hz) | 120 W |
| Courant max (400 V / 50 Hz) | 0,30 A |
| Poids | 14,0 kg |
| Dimensions L×l×H | 301 × 152 × 191 mm |
| Taille de carcasse | 10 |
| Entrée de câble | NPT 1/2″, sans presse-étoupe |
| Certification ATEX | II 2 G Ex db IIB 120 °C Gb II 2 D Ex tb IIIC T120 °C Db |
| Zones autorisées | 1, 2, 21 et 22 |
| Classe d’isolation | F (155 °C) |
| Protection | IP66 — IK08 |
| Code article | 602316 |
| Marque | Italvibras |
Cotes hors-tout d’après le catalogue Italvibras (A × C × B).
Documents à télécharger
PDFFiche technique CDX 6 pôlesDocumentation réservée aux clients Audimat — demandez le code d’accès.
Particulièrement adapté aux applications suivantes :
Le CDX 10/100-G/D embarque un moteur asynchrone triphasé dont l’enveloppe applique le mode de protection antidéflagrant « db » : l’épaisseur de la carcasse et la géométrie des joints antiflamme empêchent la transmission d’une explosion interne à l’atmosphère environnante. Protection IP66, tenue aux chocs IK08, classe d’isolation F (155 °C), fonctionnement continu de −20 °C à +40 °C.
La protection thermique 130 °C, montée de série sur les type G/D, se raccorde sur un circuit dimensionné pour 600 V c.a. et 720 VA au maximum, commandé par un interrupteur impulsif à réarmement manuel. Une thermistance CTP 130 °C est disponible sur demande spécifique.
Les CDX sont livrés sans presse-étoupe : l’utilisateur doit en monter un, certifié pour enveloppe antidéflagrante et conforme aux normes du pays d’installation. L’installation, le raccordement et l’entretien de cette série obéissent à des règles strictes, détaillées dans notre guide du motovibrateur antidéflagrant CDX.
Une question sur le dimensionnement, le classement de zone ou la compatibilité avec votre installation ? contactez-nous.
