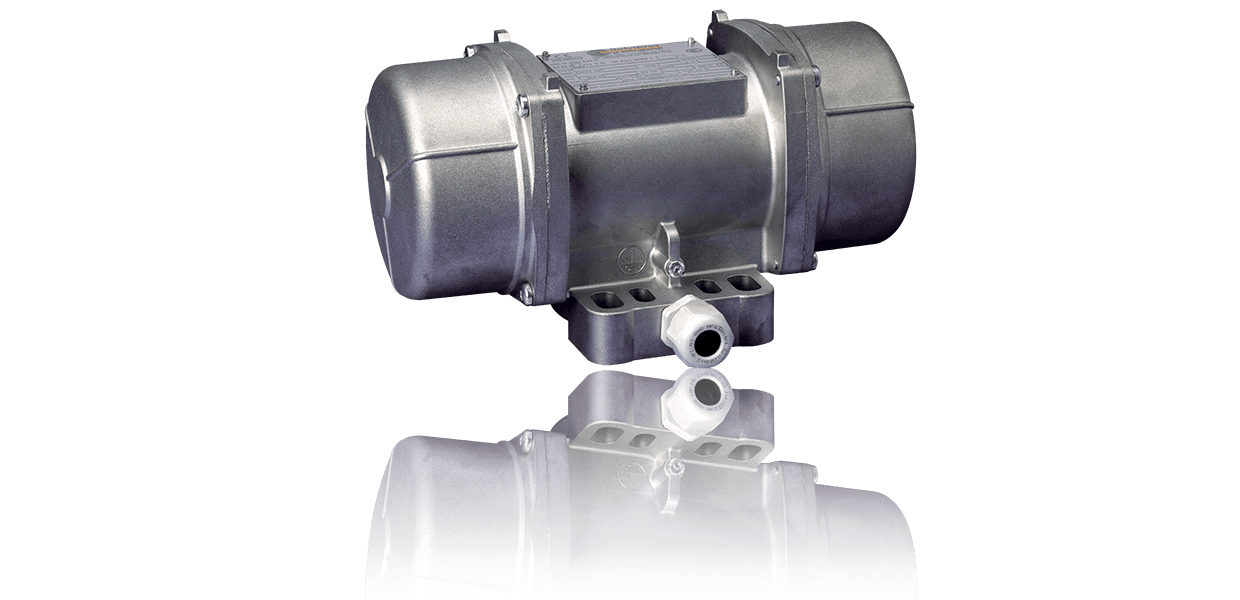

La série M3 occupe une place précise dans le catalogue Italvibras : celle du vibrateur compact certifié pour les poussières combustibles, en zones 21 et 22. Six références, de 0,30 à 2,94 kN, toutes sur la même taille de carcasse 00, de 4,3 à 6,3 kg.
Deux traits la distinguent de tout le reste de la gamme : la boîte à bornes est placée sous la machine, du même côté que la base, et cette base est multi-trous, ce qui permet de reprendre des entraxes existants sans repercer.
Les six références existent aussi en version monophasée 100-130 V 60 Hz ou 200-240 V 50 Hz.
| Référence | Pôles | Moment statique | Force 50 Hz | Force 60 Hz | Poids | Puissance | L×l×H |
|---|---|---|---|---|---|---|---|
| M3/65-S02 | 2 | 6,43 kgmm | 0,635 kN | 0,913 kN | 4,30 kg | 120 W | 197 × 127 × 123 mm |
| M3/105-S02 | 2 | 9,64 kgmm | 0,95 kN | 1,37 kN | 5,20 kg | 180 W | 211 × 127 × 123 mm |
| M3/205-S02 | 2 | 20,2 kgmm | 2,00 kN | 2,87 kN | 6,00 kg | 180 W | 235 × 127 × 123 mm |
| M3/305-S02 | 2 | 29,8 kgmm | 2,94 kN | 2,87 kN | 6,30 kg | 180 W | 235 × 127 × 123 mm |
| M15/36-S02 | 4 | 12,1 kgmm | 0,30 kN | 0,43 kN | 5,40 kg | 85 W | 214 × 127 × 123 mm |
| M15/81-S02 | 4 | 29,8 kgmm | 0,74 kN | 0,72 kN | 6,30 kg | 85 W | 235 × 127 × 123 mm |
Cotes hors-tout d'après le catalogue Italvibras (A × C × B).
Toutes les références partagent la même carcasse, la même certification et le même encombrement transversal. Le choix se ramène donc à deux questions, et à une troisième qui décide parfois de sortir de la série.
Les quatre M3 tournent à 3'000 tr/min : beaucoup d'impulsions courtes, idéales pour rompre l'adhérence d'un produit sec sur une paroi, une manche ou un tamis. Les deux M15 tournent à 1'500 tr/min et produisent un mouvement plus ample à force plus faible : c'est ce qu'il faut pour faire avancer un produit sans le brasser, ou pour manipuler une matière humide ou collante que la haute fréquence se contenterait de tasser.
En 2 pôles, l'échelle va de 0,635 à 2,94 kN, soit un facteur presque cinq à encombrement quasi identique — seule la longueur passe de 197 à 235 mm. Un point mérite attention : sur le M3/305-S02, le catalogue donne un moment statique plus faible à 60 Hz qu'à 50 Hz, si bien que la force y descend à 2,87 kN au lieu de monter. Sur un réseau à 60 Hz, le M3/205 et le M3/305 délivrent donc la même chose.
La boîte à bornes sous la machine est un avantage en ambiance poussiéreuse, mais elle impose de prévoir l'accès par le dessous au moment du raccordement. Et la protection thermique n'est pas montée de série : la thermistance CTP 130 °C est disponible sur demande, et elle devient nécessaire si vous prévoyez un pilotage par variateur.
Donnez-nous la nature du produit, la masse à mettre en mouvement et le classement de zone : nous vous orientons vers la référence adaptée, ou vers une autre série si la M3 n'est pas le bon format.
Demander un devisDonnées d'après le catalogue général Italvibras 2019, pages 50 à 53. Audimat Automation, distributeur officiel Italvibras pour le Benelux.
