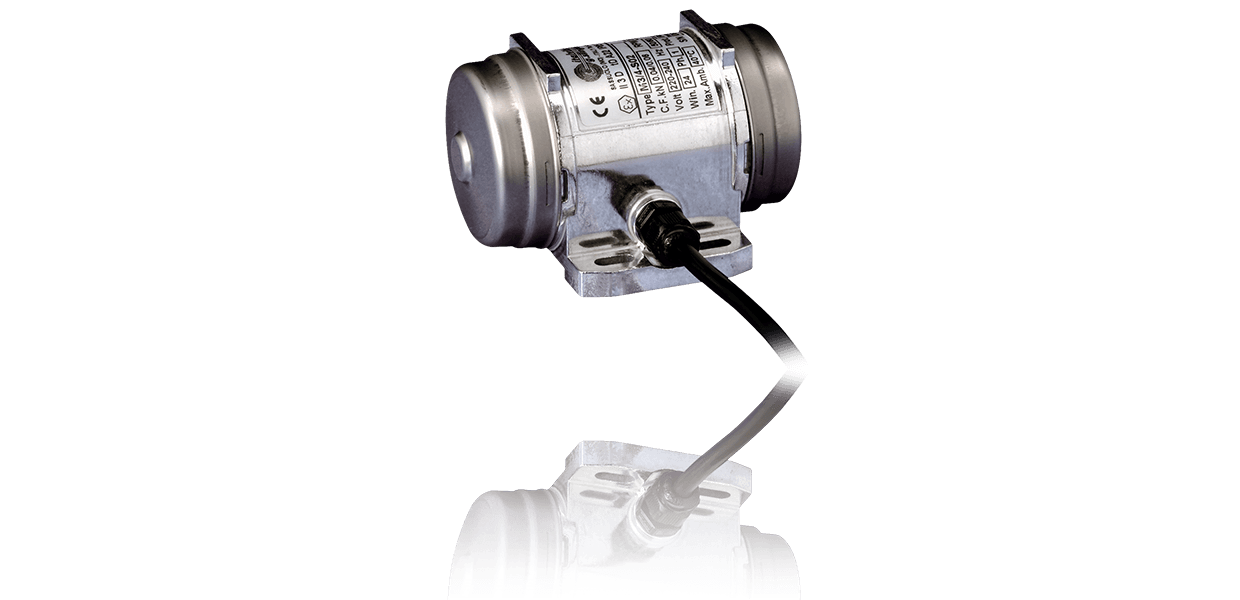

Micro vibrateur électrique Italvibras : la série MICRO

Un micro vibrateur électrique répond à un besoin précis : vibrer là où la place manque et où une force réduite suffit. Trois références, de 39 à 638 N, de 920 grammes à 2,2 kg, toutes en 2 pôles à 3'000 tr/min.

Elles sont conçues pour les machines automatiques : alimentation, transport, criblage, calibrage, séparation et compactage en chimie, agroalimentaire, pharmacie, conditionnement. Toutes sont certifiées ATEX II 3 D pour la zone 22.

Les trois références comparées

Cotes hors-tout d'après le catalogue Italvibras (A × C × B).

Choisir sa référence MICRO

Avec trois références seulement et une polarité unique, le choix se réduit à deux questions : quelle force, et sous quelle alimentation.

La force, à rapporter à la masse réellement mise en vibration

On raisonne ici en newtons, pas en kilonewtons : l'écart entre le M3/4 et le M3/45 est d'un facteur onze, mais l'ensemble de la série reste sous les 65 kgf. Ces machines animent une goulotte, un petit couloir, une trémie de dosage ou un plateau de machine automatique — pas une structure de plusieurs centaines de kilos. Si votre calcul de force dépasse le M3/45, c'est vers la série M3 qu'il faut se tourner, pas vers un MICRO poussé à 100 %.

L'alimentation, qui écarte parfois une référence

Le M3/4-S02 n'existe qu'en monophasé, et il est le seul de la série à ne demander aucun condensateur. Les M3/20 et M3/45 se déclinent en triphasé de 24 à 480 V comme en monophasé ; dans la version monophasée standard, le condensateur est déjà intégré dans un boîtier en ligne sur le câble d'alimentation, ce qui évite d'avoir à le loger dans l'armoire.

Un point d'attention si vous demandez la certification CSA : dans ce cas l'appareil est livré sans condensateur, ni sur le câble ni ailleurs, et il revient à l'utilisateur d'en installer un conforme.

Ce que la zone 22 autorise, et ce qu'elle n'autorise pas

La série MICRO est classée II 3 D, niveau de protection Ex tc IIIC T100 °C Dc. Cela couvre la zone 22 — celle où une atmosphère explosive poussiéreuse n'est pas censée apparaître en fonctionnement normal, et où elle ne persiste que brièvement si elle survient. Ce n'est pas une certification pour la zone 21, et encore moins pour les atmosphères gazeuses. Pour la zone 21, il faut regarder du côté de la série M3 ; pour le gaz, du côté des séries antidéflagrantes.

Deux détails pratiques

• Le réglage de la force se fait par lamelles, et non par masses continues : on ajuste par paliers, en changeant le nombre de lamelles montées ou leur orientation. C'est plus grossier qu'un réglage continu, mais suffisant à cette échelle.
• Les roulements à billes sont étanches et lubrifiés à vie : aucun graissage périodique, aucun canal, rien à entretenir.
• La fixation se fait dans toutes les positions, sans restriction, ce qui laisse toute liberté d'intégration sur une machine existante.

Où l'on installe un micro vibrateur électrique

La série MICRO a été conçue pour le service industriel continu sur des machines automatiques, là où la force nécessaire est faible et où l'encombrement disponible est mesuré en centimètres. On la retrouve principalement sur cinq fonctions :

Les secteurs concernés sont d'abord la chimie, l'agroalimentaire, la pharmacie, le conditionnement et l'automatisation en général. Les couvercles de masses en inox AISI 304 et la carcasse polie tiennent d'ailleurs à ces environnements : ce sont des surfaces qui se nettoient.

Questions fréquentes

Données d'après le catalogue général Italvibras 2019, pages 48 et 49. Audimat Automation, distributeur officiel Italvibras pour le Benelux.
