GOOD VIBRATION

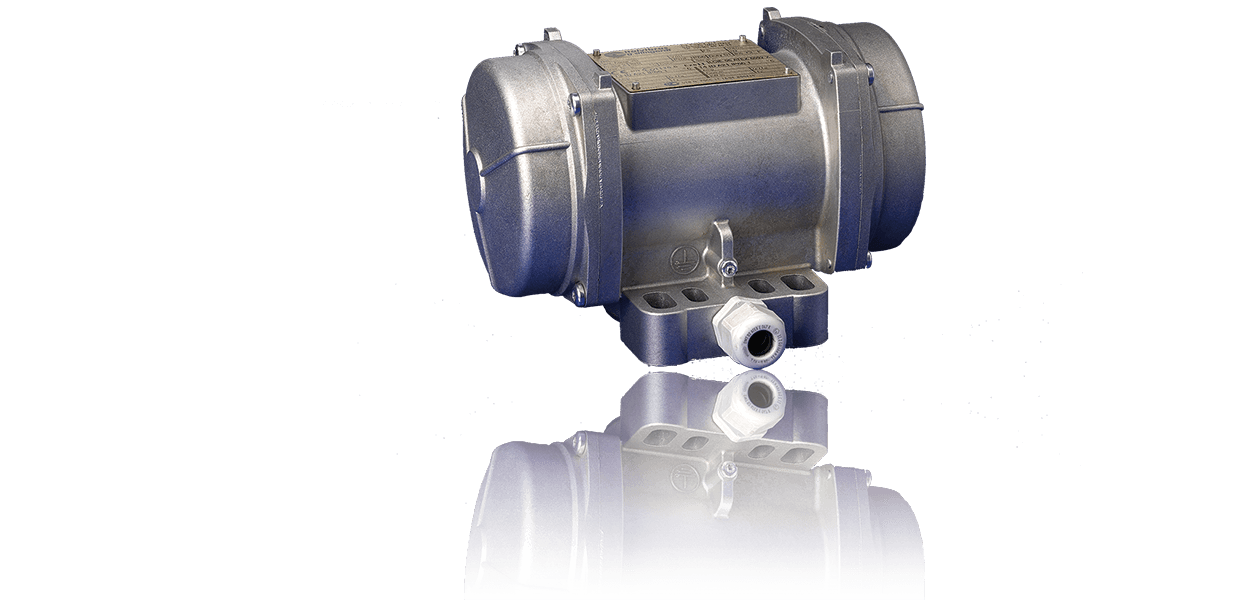

La série M3-E est la version à sécurité augmentée de la série M3. Même carcasse, même encombrement, même base multi-trous — mais une certification qui couvre à la fois les atmosphères gazeuses et les atmosphères poussiéreuses.
Quatre références en 2 pôles, de 0,635 à 2,94 kN, de 4,3 à 6,3 kg. C'est le seul format compact du catalogue Italvibras utilisable en zones 1, 2, 21 et 22.
Les deux séries partagent la carcasse, le flasque palier, l'arbre, la base multi-trous et la position de la boîte à bornes. L'écart tient au mode de protection, et il a des conséquences concrètes sur l'installation.
| M3 | M3-E | |
|---|---|---|
| Atmosphères couvertes | Poussières uniquement | Gaz et poussières |
| Mode de protection | Ex tD A21 T120 °C IP66 (Ex tb IIIC T120 °C Db) | Ex e IIC T4 Gb (sécurité augmentée) Ex tb IIIC T120 °C Db |
| Zones autorisées | 21 et 22 | 1, 2, 21 et 22 |
| Polarités | 2 et 4 pôles | 2 pôles uniquement |
| Alimentation | 24 à 690 V, et monophasé | 127/220, 200/346 ou 210/363 V, triphasé seulement |
| Variateur | Libre, 20 Hz à fréquence de base | Uniquement avec thermistance CTP |
| Boîte à bornes | Raccordement standard | À remplir de silicone après raccordement |
| Références | 6 | 4 |
Le mode « e » ne cherche pas à contenir une explosion, comme le fait une enveloppe antidéflagrante. Il cherche à empêcher qu'une source d'inflammation apparaisse : pas d'arc, pas d'étincelle, pas de point chaud. Toute la conception vise donc à supprimer les jeux, les échauffements et les contacts imparfaits — et cela déplace une partie de la responsabilité vers l'installateur.
Sur la série M3-E, le catalogue est explicite : après raccordement, l'utilisateur doit remplir la boîte à bornes d'un silicone approprié. C'est ce remplissage qui écarte le risque d'amorçage entre conducteurs. Une machine livrée conforme mais raccordée sans cette étape ne l'est plus.
Le catalogue déclare un temps tE de 20 secondes, au sens de la norme IEC/EN 60079-7. C'est la durée pendant laquelle le moteur, rotor bloqué, peut monter en température sans dépasser sa limite admissible. Cette valeur sert à régler la protection contre les surcharges : le dispositif doit couper avant la fin de ce délai. Ce n'est pas une donnée décorative, c'est un paramètre de réglage.
Là où la série M3 accepte un variateur sans condition, la M3-E ne l'autorise qu'en présence d'une thermistance CTP, de 20 Hz à la fréquence de base et à couple constant. La thermistance 130 °C est disponible sur demande : si un pilotage à fréquence variable est envisagé, il faut la commander avec le vibrateur.
La M3-E n'accepte pas la large plage 24-690 V de la série M3. Elle se commande en 127/220 V 50 Hz, 200/346 V 50 Hz ou 210/363 V 60 Hz, en triphasé uniquement — il n'existe pas de version monophasée. C'est le premier point à vérifier avant de partir sur cette série.
Les quatre références partagent puissance, courant et temps tE : seuls le moment statique, la force et la longueur changent, de 197 à 235 mm. Le choix se fait donc uniquement sur la force. À noter, comme sur la série M3 : le M3/305E-S02 délivre moins en 60 Hz qu'en 50 Hz (2,87 contre 2,94 kN), si bien que sur un réseau 60 Hz il équivaut au M3/205E.
Si votre installation ne comporte que des poussières, la série M3 suffit et vous laisse plus de choix — 6 références, deux polarités, une alimentation plus souple et le monophasé. La M3-E ne se justifie que si le gaz entre dans le classement de zone.
Indiquez-nous le classement de zone, la tension disponible et si un variateur est prévu : nous vous confirmons la référence et les options nécessaires.
Demander un devisDonnées d'après le catalogue général Italvibras 2019, pages 54 et 55. Audimat Automation, distributeur officiel Italvibras pour le Benelux.
